风力发电机防雷措施 户外安装必看

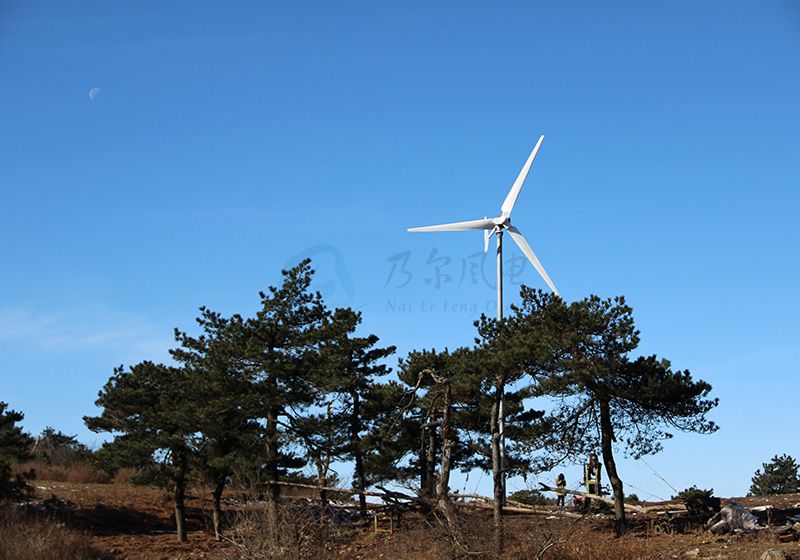

户外安装的风力发电机，大多部署在高山、草原、沿海、农村庭院等开阔地带，无遮挡、地势偏高，且长期暴露在风雨、雷电等恶劣环境中，成为雷电袭击的高发目标。雷电的强大电流和瞬时过电压，不仅会烧毁发电机核心部件、击穿电气系统，导致设备停机、报废，造成经济损失，还可能引发火灾、触电等安全事故，危及运维人员人身安全。

很多用户在户外安装风力发电机时，往往侧重发电效率和安装便捷性，却忽视了防雷措施的规范部署，导致设备投入使用后频繁遭受雷击损坏，得不偿失。本文结合DL/T 1674-2016《风力发电场防雷技术规程》、IEC 61400-24《风力发电机组 第24部分：防雷》等标准，针对户外安装场景，拆解风力发电机防雷的核心措施、关键部位防护、安装禁忌及后期维护要点，全程贴合户外实操需求，无论是家用小型机组还是商用小型风场，都能直接参考落地，守住设备安全底线。

一、户外防雷核心原则：疏导为主，防护为辅，全面覆盖

风力发电机户外防雷的核心逻辑的是“主动拦截、安全泄流、内部防护”，遵循“疏导为主、防护为辅”的原则，构建“外部防雷+内部防雷+接地系统”的完整防护体系，杜绝雷电电流滞留设备内部或随意传导，确保雷电能量能快速、安全地导入大地，较大限度降低雷击损害。

核心要求：户外安装需兼顾不同场景的环境差异（如沿海高盐雾、山区高雷暴、农村多杂物），所有防雷部件需适配户外恶劣环境，具备抗风、防腐、抗老化性能，且安装规范、连接可靠，全程符合国家相关标准，严禁偷工减料、简化流程。

二、外部防雷措施：拦截直击雷，守住第一道防线

户外风力发电机比较容易遭受直击雷（雷电直接击中设备本体），尤其是叶片、机舱、塔筒等突出部位，直击雷的高温和电动力冲击，会导致叶片熔融开裂、机舱设备烧毁、塔筒结构损坏，因此外部防雷的核心是“主动接闪、安全引流”，重点防护3个关键部位。

1. 叶片防雷：重点防护，避免贯穿性损伤

叶片是风力发电机比较容易受雷击的部位（占风机雷击事故的60%以上），多由玻璃纤维、碳纤维等复合材料制成，雷击时高温可达数万摄氏度，易导致材料熔融、分层开裂，甚至贯穿性损伤，修复成本极高（占叶片总成本的20%-30%），户外安装需重点做好防护：

（1）接闪装置安装：在叶片尖端（距顶端1-3米）安装耐腐蚀接闪针，材质选用铜包钢或钛合金，适配户外盐雾、潮湿环境，同时沿叶片前缘（雷电高发区）敷设柔性接闪带（宽度5-10cm，采用导电橡胶或金属网），确保接闪范围全覆盖，主动引导雷电击中接闪装置，避免直接击中叶片本体。

（2）内部引流设计：接闪器需通过叶片内部的铜质引流条（截面积≥25mm²）连接至叶片根部的金属法兰，形成低阻抗通路，确保雷电流能快速传导至塔筒，引流条沿叶片内部中轴线敷设，与叶片复合材料之间需做绝缘缓冲（如硅胶垫），防止振动磨损。

（3）适配性要求：接闪装置重量需控制在5kg以内，避免破坏叶片气动性能，户外安装后需检查接闪针与引流条连接的牢固性，防止风吹、振动导致松动脱落。

2. 机舱防雷：防护核心设备，避免电气损坏

机舱内部包含发电机、变流器、控制系统等核心电气设备，直击雷击中机舱或雷电感应产生的过电压，都会击穿设备绝缘，导致核心部件烧毁，户外安装需做好双重防护：

（1）接闪防护：在机舱顶部安装独立接闪针，高度需覆盖机舱及叶片旋转范围（按“滚球法”计算，3米高接闪针可覆盖15-20米范围），材质采用热浸锌钢（厚度≥8mm），底部与机舱金属外壳可靠连接（螺栓固定+焊接加固），防止雷电绕击机舱。

（2）屏蔽防护：机舱外壳采用金属材质，形成天然屏蔽层，减少雷电电磁脉冲对内部设备的干扰；机舱内所有电气设备的外壳，需与机舱金属外壳可靠连接，实现等电位防护，避免电位差引发闪络。

（3）密封防护：机舱门窗需采用密封结构，避免雨水、湿气渗入，腐蚀内部电气设备和防雷部件，尤其沿海、多雨地区，需额外加装防水密封圈，提升防护性能。

3. 塔筒防雷：引导电流传导，避免局部放电

塔筒作为风力发电机的支撑结构，多为金属材质，是雷电流传导的主要通道，户外安装需确保其导电通畅、连接可靠，避免局部电流过大导致损坏：

（1）接闪补充防护：在塔筒顶部（与机舱连接位置）设置环形接闪带，作为机舱接闪针的补充，防止雷电从塔筒与机舱间隙绕击，环形接闪带采用热镀锌圆钢制作，直径不小于16mm，通过至少4根引下线与塔筒主体连接。

（2）引下线布置：引下线采用铜包钢（导电率≥75% IACS）或镀锡铜带（截面积≥50mm²），避免使用纯钢（易被盐雾、雨水腐蚀导致电阻升高），沿塔筒内壁垂直敷设，每隔1.5-2m设置一个固定支架，确保安装牢固，与接闪装置、接地系统的连接采用放热焊接，形成永久性冶金连接。

（3）冗余设计：引下线需至少设置2条（并联），避免单条断裂导致电流阻断，户外安装后需检查引下线是否有破损、锈蚀，发现问题及时更换。

三、内部防雷措施：抑制过电压，保护电气系统

即使外部防雷措施到位，雷电电磁感应仍会在发电机内部产生瞬时过电压，击穿变频器、控制器、传感器等敏感电气部件，尤其是户外线路（电源线、信号线）易引入感应雷，因此内部防雷的核心是“抑制过电压、阻断电流传导”，重点做好3点。

1. 浪涌保护器（SPD）安装：关键防护，不可或缺

浪涌保护器（SPD）是抑制雷电过电压的核心部件，相当于“过电压安全阀”，能快速泄放雷电感应产生的瞬时大电流，保护电气设备免受损坏，户外安装需按规范选型、合理布置：

（1）选型要求：根据风力发电机功率、电压等级选型，Class I类（10/350μs）用于直接雷击电流分流，冲击电流Iimp≥25kA；Class II类（8/20μs）用于后备保护，额定放电电流In≥15kA，需符合IEC 61643-11标准，响应时间＜25ns，户外使用需具备IP67防护等级（机舱外部）或IP54防护等级（塔基内部）。

（2）安装位置：重点在发电机电源输入端、控制器端口、信号线接口、并网接口等关键位置安装SPD，沿海地区需选用316L不锈钢外壳的SPD，通过480h中性盐雾试验，适配高盐雾环境；SPD需与主接地母线短、直、粗连接，连接导体截面积≥16mm²铜排，减少电流传输损耗。

（3）注意事项：SPD需定期检查，发现失效、破损立即更换，严禁用普通熔断器替代SPD，避免失去过电压防护作用；多台机组并列安装时，每台机组需单独安装SPD，不可共用。

2. 线路防护：屏蔽干扰，阻断传导

户外风力发电机的电源线、信号线多暴露在室外，易引入雷电感应电流，需做好屏蔽和隔离，避免电流传导至设备内部：

（1）线路选型：所有户外线路选用屏蔽电缆（双层屏蔽：铜带+钢丝铠装），屏蔽层两端可靠接地，阻断雷电电磁感应干扰；电源线选用铠装电缆，增强抗雷击能力，避免线路被雷电击断或击穿。

（2）敷设方式：线路敷设需远离塔筒、接闪装置和引下线，避免平行敷设（间距不小于1m），防止雷电电流通过电磁感应耦合到线路中；线路穿越塔筒、机舱时，需穿防腐套管（如聚四氟乙烯），并做好密封处理，防止雨水、湿气渗入腐蚀线路。

（3）接地处理：线路屏蔽层、铠装层需与接地系统可靠连接，形成等电位，避免电位差引发放电，损坏线路和设备。

3. 等电位连接：消除电位差，避免闪络

户外风力发电机各部件（叶片、机舱、塔筒、电气设备、基础）之间的电位差，会在雷击时引发闪络，导致设备损坏，因此需做好全面的等电位连接：

（1）连接要求：将机舱、塔筒、发电机外壳、SPD、接地系统等所有金属部件，通过扁钢、铜排或导线可靠连接，形成统一的等电位体，消除各部件之间的电位差。

（2）连接细节：连接部位需打磨光滑，去除氧化层和油污，采用螺栓固定+焊接加固，确保接触良好，避免接触不良产生电阻，导致雷电电流滞留；户外连接部位需做好防腐处理（涂刷防腐涂料），防止雨水、盐雾腐蚀，影响导电性能。

四、接地系统：安全泄流，防雷的核心保障

接地系统是风力发电机防雷的“zui后一道防线”，核心作用是将接闪器、引下线传导的雷电电流，快速、均匀地泄入大地，避免雷电电流在设备内部滞留，导致设备损坏或人员触电，户外安装需重点把控接地设计、施工和检测，严格遵循接地电阻标准。

1. 接地设计：适配户外土壤，确保泄流顺畅

户外土壤条件差异较大（山区土壤电阻率高、沿海土壤导电好、农村土壤多杂物），需结合现场土壤情况设计接地系统，确保接地电阻符合标准：

（1）接地体设计：采用“水平接地极+垂直接地极”组合模式，水平接地体选用镀锌扁钢（50mm×5mm），垂直接地极采用镀锌角钢（50mm×50mm×5mm，长度2.5-3m），埋设在冻土层以下（通常不小于0.8m），避免冬季土壤冻结影响导电性能；沿海地区可利用风机桩基作为主接地体，通过焊接水平接地极延伸至海水，增加接触面积，同时安装锌合金牺牲阳极，防止接地体被盐雾腐蚀（寿命需≥20年）。

（2）降阻措施：土壤电阻率较高的区域（如山区），可采用化学降阻法（灌注膨润土类降阻剂）或物理降阻法（深井接地技术，深度20-100m），降低接地电阻；接地网采用“田”字形主网架构，每个风机基础设置独立子网，子网与主网之间通过均压带连接，网格间距控制在5-10m。

（3）电阻标准：根据DL/T 1674-2016标准，风力发电机接地电阻需≤4Ω，沿海等土壤导电良好的区域，通常可控制在1-2Ω；高电阻率地区可放宽至10Ω，但需加强其他防雷措施。

2. 施工注意事项：规范操作，避免隐患

户外接地系统施工，需严格遵循操作规范，避免因施工不当导致接地失效：

（1）接地体埋设：接地体需埋设在无石块、杂物的土壤中，埋设后分层回填、夯实，确保接地体与土壤紧密接触，避免空隙导致电阻升高；接地体避开地下管线、电缆，防止施工时损坏管线，同时远离水源，避免接地体腐蚀。

（2）连接可靠：接地体之间、接地体与引下线之间，采用焊接或压接方式连接，焊接处需饱满、无夹渣、无虚焊，焊接后涂刷防腐涂料，防止户外腐蚀；严禁采用缠绕方式连接，避免接触不良。

（3）均压防护：在塔筒底部设置环形均压带（与接地体连接），并在运维平台、爬梯等位置铺设绝缘垫，避免雷击时“接触电压”伤人。

3. 检测要求：定期检测，确保有效

接地系统安装完成后，需采用三极法或钳形法对接地电阻进行测量，测试点不少于接地网对角线的5处，雨后72小时内进行复测，消除季节因素影响；投入使用后，每年检测1次接地电阻，高雷暴区域每半年检测1次，若电阻超标，需及时采取降阻措施（更换接地体、添加降阻剂）。

五、户外安装防雷禁忌：这些错误千万不能犯

户外安装风力发电机，很多用户因缺乏防雷知识，容易犯一些常识性错误，这些错误会直接导致防雷措施失效，埋下安全隐患，务必严格规避：

1.  严禁省略接闪装置或选用劣质部件：部分用户为节省成本，不安装接闪针、接闪带，或选用普通钢材替代防腐接闪器，户外长期使用易腐蚀、损坏，无法有效拦截直击雷，导致叶片、机舱直接遭雷击。

2.  严禁简化接地系统或忽视接地检测：认为“只要埋入接地体即可”，不按规范设计接地网、不采取降阻措施，或安装后不检测接地电阻，导致接地电阻超标，雷电电流无法顺畅泄放，滞留设备内部造成损坏。

3.  严禁不安装SPD或选用不合格产品：省略SPD安装，或选用廉价、不合格的SPD，无法抑制雷电过电压，易击穿控制器、变频器等核心电气设备，且不合格SPD可能自身引发故障，造成二次损害。

4.  严禁线路敷设不规范：将电源线、信号线与引下线平行敷设，或不使用屏蔽电缆，易引入雷电感应电流，导致线路击穿、设备损坏；线路穿越部位不密封，雨水渗入会腐蚀线路和设备。

5.  严禁忽视防腐处理：户外防雷部件（接闪器、引下线、接地体）不做防腐处理，或防腐涂层破损后不及时补涂，长期暴露在雨水、盐雾中会发生锈蚀，导致导电性能下降，防雷系统失效。

6.  严禁雷击后不检查直接重启设备：设备遭受雷击后，无论外观是否损坏，都需先检查防雷部件、电气设备，确认无故障后再重启，避免损坏扩大。

六、后期维护：定期巡检，确保防雷系统长期有效

户外风力发电机的防雷系统，长期暴露在恶劣环境中，易出现部件老化、腐蚀、松动等问题，需建立完善的维护制度，定期巡检、检测，确保防雷性能持续有效，结合《防雷减灾管理办法》要求，重点做好以下工作：

1.  日常巡检：每周例行巡检1次，雷暴或极端天气后增加频次，重点检查接闪器是否松动、腐蚀、变形，引下线是否破损、脱落，SPD是否正常（查看指示灯状态），接地体周边是否有杂物、积水，线路屏蔽层是否完好。

2.  定期检测：新机组投用前检测1次，运行后每年检测1次（高雷暴区域每半年1次），重点检测接地电阻、SPD性能、引下线导通性；叶片接闪器可用无人机搭载红外热像仪扫描，定位引下线接触不良点（温差＞3℃预警）；SPD需检测导通电压、漏电流等参数，发现性能下降或失效立即更换。

3.  防腐维护：每半年检查一次防雷部件的防腐涂层，发现起皮、脱落、破损，及时清理基层并补涂防腐涂料；沿海地区每1年检查一次牺牲阳极消耗状态，及时更换损耗严重的阳极。

4.  故障处理：发现接闪器损坏、引下线断裂、接地电阻超标等故障，立即停机处理，严禁带故障运行；故障处理后，需重新检测防雷系统，确保符合标准后再投入使用，同时做好故障记录与原因分析。

七、总结：规范防雷，守住户外风电安全底线

户外风力发电机的防雷，不是“可选项”，而是“必选项”，其防护效果直接决定设备的使用寿命和运行安全，更是保障运维人员人身安全的关键。户外安装时，需严格遵循“外部拦截、内部抑制、安全泄流”的核心原则，全面部署接闪、引下线、SPD、接地系统，兼顾不同户外场景的环境差异，规范施工、规避禁忌。

无论是家用小型风力发电机，还是商用小型风场，都需摒弃“侥幸心理”，不省略任何一道防雷工序、不选用任何劣质防雷部件，同时做好后期常态化巡检与维护，定期检测防雷系统性能，及时排查隐患。只有这样，才能有效抵御雷电袭击，避免设备损坏、停机损失，让风力发电机在户外稳定、安全运行，真正发挥绿色能源的价值。
